軸承鋼高濃度氮化熱處理和壽命評價(jià)

軸承鋼高濃度氮化熱處理和壽命評價(jià)

熱處理技術(shù)(高濃度氮化)

理論和試驗已經(jīng)證明，碳氮共滲處理對軸承的長(cháng)壽命化有效，特別是對潤滑劑中混入硬質(zhì)異物時(shí)對延長(cháng)壽命更有效。因此，為了使軸承壽命更長(cháng)，需要開(kāi)發(fā)更高表面濃度的熱處理技術(shù)。

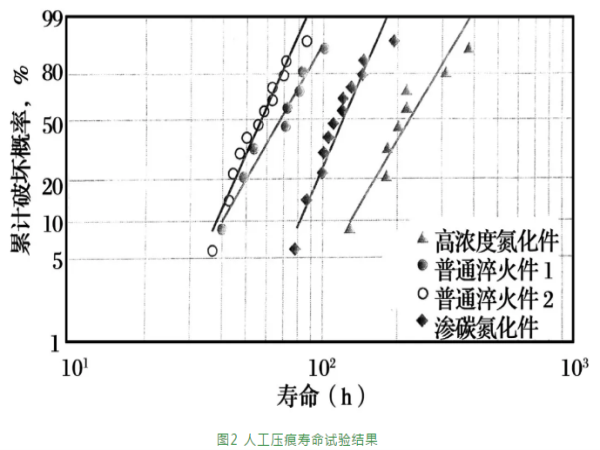

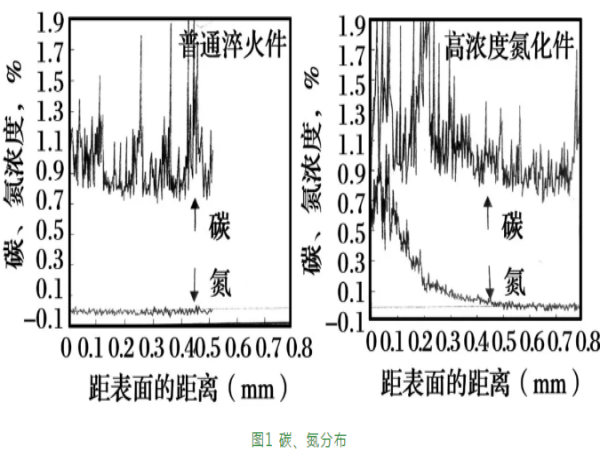

GCr15的普通淬火件和高濃度氮化件的碳和氧的分布如圖1所示。在高濃度氮化件的表面含有0.4%以上的氮。潤滑劑中混入硬質(zhì)異物時(shí)形成壓痕，人工壓痕壽命試驗結果如圖2所示。

壽命評價(jià)技術(shù)

通過(guò)提高軸承用鋼的潔凈度，軸承材料壽命延長(cháng)，壽命評價(jià)時(shí)間也延長(cháng)。為此，需要開(kāi)發(fā)可在短時(shí)間內進(jìn)行壽命評價(jià)的試驗機。在軸承發(fā)生內部起源型剝落前，首先發(fā)生開(kāi)裂的初期階段是表層上反復作用著(zhù)交變剪切應力的過(guò)程。因此，在掌握軸承內部起源型剝落壽命時(shí)，評價(jià)剪切疲勞特性很重要。以前的試驗機不能適應賦予高速剪切應力的要求，NTN開(kāi)發(fā)了在短時(shí)間內評價(jià)剪切疲勞特性的超聲波扭轉疲勞試驗機（圖3）。

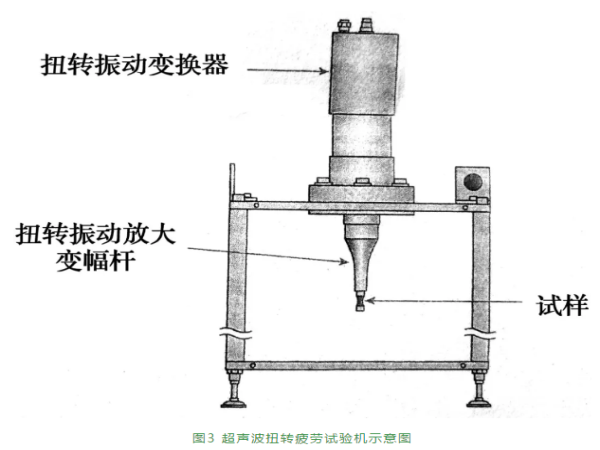

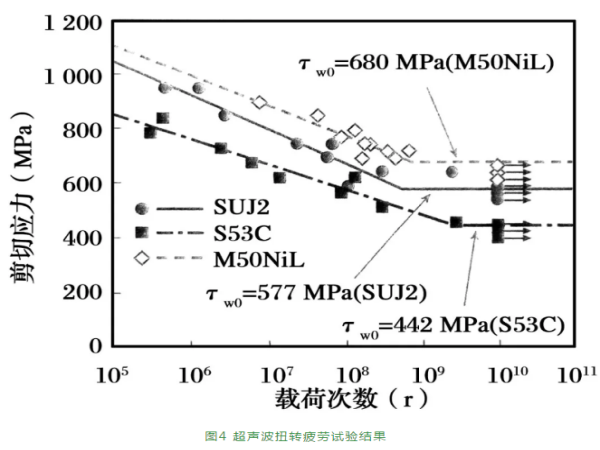

超聲波扭轉疲勞試驗機主要由扭轉振動(dòng)變換器(激振頻率為(20 000±500)Hz)、放大器、扭轉振動(dòng)放大變幅桿等組成。采用本試驗機評價(jià)高碳鉻軸承鋼SUJ2、結構碳鋼S53C、高溫滲碳鋼M50NiL的結果如圖4所示。根據時(shí)間強度、疲勞極限來(lái)評價(jià)，那么S53C最低，M50NiL最高。

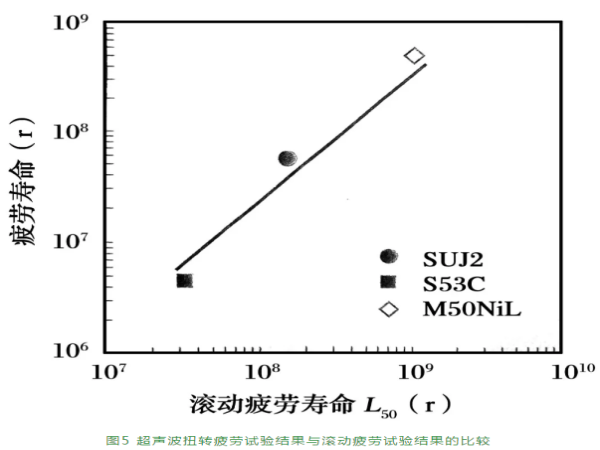

在剪切應力振幅為700 MPa時(shí)，由疲勞壽命(破壞概率5% )和滾動(dòng)疲勞壽命試驗得到的L₅₀(剝落概率50%)之間成線(xiàn)性關(guān)系（圖5）。

（來(lái)源：軸承雜志社）

 軸研所公眾號         軸承雜志社公眾號
