軸承制造技術——磨削加工

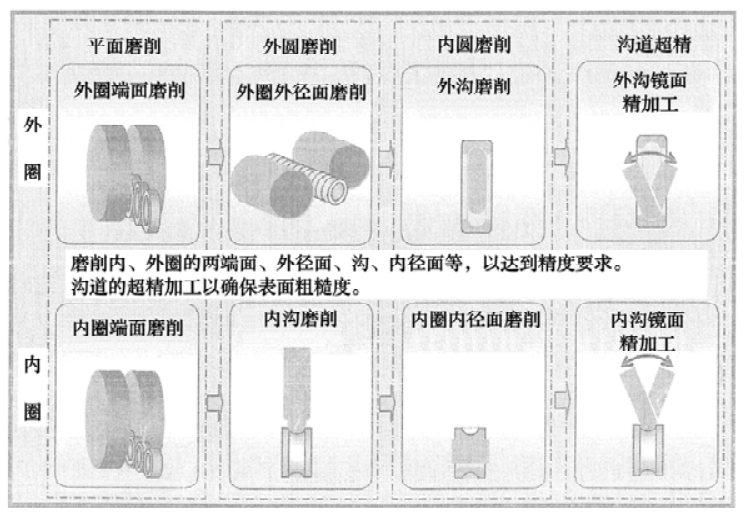

圖1  球軸承的磨削、超精加工工序實例

1.1 平面磨削

用雙端面磨床磨削內、外圈的兩端面。雙端面磨削是按規定的間隔、正確校準并裝配兩塊砂輪，使套圈通過兩砂輪之間，以規定的尺寸與平行度精磨兩端面，能實現連續的高效率加工。

1.2 縱向進給貫穿無心磨

用縱向進給貫穿無心磨床磨削外圈外徑。其方法為：無心磨床導輪、托板和砂輪3點支承外圈，導輪旋轉外圈，砂輪旋轉進行磨削。由于并不具備如卡盤加工一樣的工件旋轉中心，所以稱為無心磨削，其結構如圖2所示。

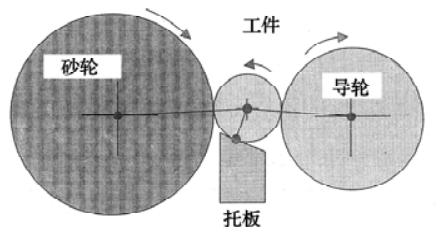

圖2  縱向進給貫穿無心磨

1.3 支承塊無心磨削

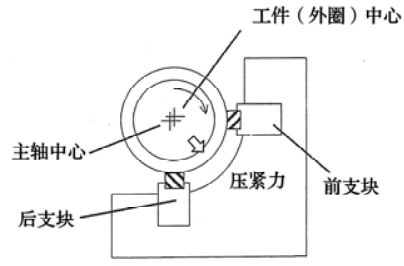

圖3為支承塊無心磨削示意圖。用支承塊分別支承已在磨削中的外徑面或內溝，用電磁力將端面吸附到稱為支承板的夾具上，在主軸旋轉驅動的狀態下磨削外溝或內徑面。主軸中心與用支承塊支承的工件(外圈)中產生偏心，利用由于偏心與旋轉產生的推壓力，工件穩定地在支承塊上旋轉。外徑與外溝可按恒定壁厚加工，能夠得到規定的溝與外徑的同心度與溝圓度。

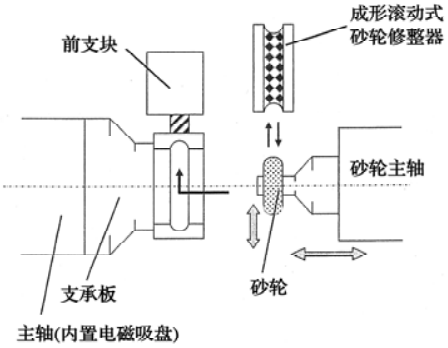

圖3  外溝的支承塊式無心磨削

為實現圓弧狀的R形溝，要將砂輪成形為R形狀(砂輪修整)，復制并加工出該形狀。R形修整中，有以下方法：復制預先制作出了其R形狀的成形滾動式砂輪修整器形狀；與旋轉單一金剛石修整工具進行修整的方法。

內溝也是支承塊式無心磨削，而該工序用支承塊支承被磨削的溝進行磨削。因為用支承塊支承磨削面，并不像前述的外溝磨削那樣，已處在成為圓度基準面上，用該工序加工出新的圓度。為范成加工。該圓度的范成機理與外圈的無心磨削一樣，無心前托塊與后支塊相當于無心磨床的托板與導輪。

1.4 超精加工

圖4為球軸承的超精加工示意圖。超精加工是將粒度細小的油石壓在旋轉的工件上(如內、外圈)，與工件旋轉呈直角方向上給予微小的擺動，精加工工件表面。至于球軸承溝道的超精加工，是以溝R中心為油石擺動中心，進行加工。此外，開始時，使用適應于工件形狀的油石，由于并不實施油石的修整，利用由于油石磨耗導致的油石自銳作用，一邊維持油石形狀，一邊持續進行加工。

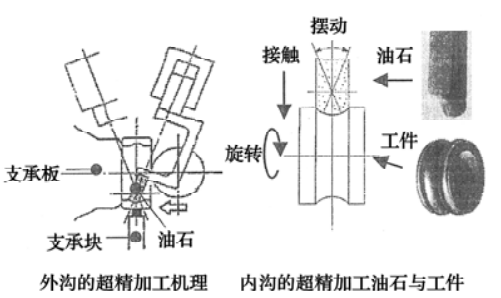

圖4  球軸承的超精加工

超精加工表面為鏡面，由于凹凸少，油膜破裂難，所以具有以下特性：耐磨性、耐蝕性?xún)?yōu)異；由于產生的加工熱量小，加工變質層很薄，故承載能力高；與斷續式切削加工痕跡的磨削面不同，由于形成連續的切削加工痕跡，產品靜音性能好。

2 軸承加工技術方向

2.1 應對難切削材料的加工技術

從磨削特性來看，高功能的新材料基本上屬于難切削材料，產生加工效率差，砂輪銳度維持難的問題。作為適應于難切削材料的磨削技術，首先提及的是擴大CBN砂輪的應用范圍。CBN砂輪的磨粒硬度與鋒利度、壽命優于傳統的氧化鋁砂輪，適合于難切削材料，但有修整性能及價格上(高)的問題，不過其應用范圍在逐步擴大。

2.2 應對環境問題的加工技術

作為一項與環境協調的磨削加工技術是開發加工冷卻潤滑液(冷卻液)。冷卻液被用于加工部位的潤滑、冷卻、清洗，磨削加工的多數情況下是加工時產生熱量，根據表面精度質量的要求，需大量使用冷卻液。正在開發的技術是用必要的最少量的冷卻液進行磨削加工，以及利用霧滴及油霧冷卻的加工技術。

為了削減CO₂排放，首先采取的對策是提高磨床及超精加工機床的能源效率。但是，作為加工技術，如從去除加工所需的能源來看，磨削比車削需要更多的能源。因此，有必要通過削減磨削加工余量或硬車，以削減磨削的負荷，在整個工序上實現節能。

2.3 應對高精度化的加工技術

提高機床主軸軸承的旋轉精度，對電機軸承的振動、靜音性等要求越來越高。

為提高軸承的旋轉精度，通過磨削設備的低振動、高精度化，優化磨削條件，排除磨削狀態的干擾，以提高圓度，應使用亞微米級圓度的主軸軸承。

為實現軸承的低振動、靜音化，改善滾動體滾動面的超精加工質量，有利于大大提高表面粗糙度與圓度等。

2.4 應對低成本化的加工技術

對軸承的磨削技術也在提出低成本化要求。因此，提高自動生產線的產量，開發低價格的生產線設備，生產線運轉的省人化、無人化技術是必要的。

要提高產量，必須壓縮循環時間，提高設備運轉率。為縮短作業周期，必須開發能壓縮上料等空轉時間的設備，開發提高磨削效率的技術。

為提高磨削效率，使用CBN砂輪、陶瓷砂輪的實例在增加，這類砂輪具備超過傳統的氧化鋁砂輪的磨粒強度與鋒利度。即便在超精加工工序中，也在通過砂輪的開發，確保削減磨削加工余量，謀求壓縮加工時間。

此外，為同時兼顧提高磨削效率與高精度化，有必要實現磨削設備的高剛度化、低振動、高精度化，通過功能的集中與重新評價設備的制造工藝，開發能同時兼顧低成本及高效率、高精度化的設備。

在省人化、無人化操作系統方面，正在進行的開發是，對于過去用人力實施的加工狀態的監測、金剛石磨具磨耗及機械的熱變形，不通過人力，能自動地處理尺寸調整，交換磨具及設備異常時的處置等的系統。

2.5 適應于多品種少批量生產的加工技術

作為應對裝置(裝備)的更換方式，以包括在自動化生產線上的搬送在內的夾具、工具及修整裝置的交換，容易提高精度為目標，正在開發在以上諸多方面做了精心考慮的加工設備與生產線。
