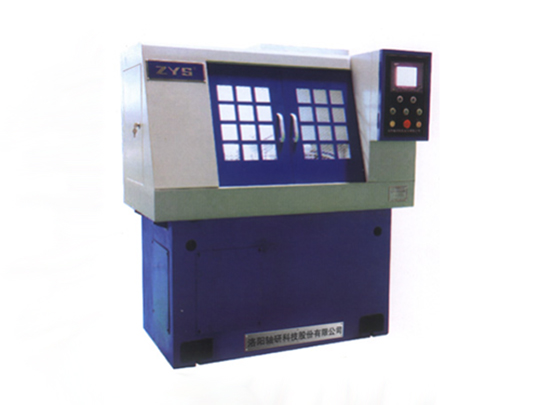

半自動微小型多用磨床
防護罩:采用全封閉式防護罩,既可起到有效的防護作用,又可方便從四周打開,調整操作維修方便。
操作系統:采用觸摸屏進行參數設置,人機界面良好,操作方便。
產品簡介 :磨床進給系統采用"T"型結構;工件軸與砂輪軸進給方向垂直;單伺服(工件拖板進給)結構;無心磨削;修整器進給為抬倒油缸控制。 磨削方式采用手動裝夾,無心磨削方式。
應用場景:采用不同的工裝和配置可以對軸承的內圓、外圓、內溝、外溝、擋邊以及特殊的環面進行磨削,可以用于軸承、機械、汽車、縫紉等行業。
半自動微小型多用磨床介紹
· 采用不同的工裝和配置可以對軸承的內圓、外圓、內溝、外溝、擋邊以及特殊的環面進行磨削,可以用于軸承、機械、汽車、縫紉等行業。
· 磨床進給系統采用"T"型結構:工件軸與砂輪軸進給方向垂直;單伺服(工件拖板進給)結構;無心磨削;修整器進給為抬倒油缸控制。
· 磨削方式采用手動裝夾,無心磨削方式。
· 機械標準配置包括床身、防護罩、工件軸、手動上下料、砂輪電主軸、工件和砂輪進給系統、單點直線修整器、液壓和潤滑系統、冷卻系統等。
· 操作系統:采用觸摸屏進行參數設置,人機界面良好,操作方便。
· 工裝結構:電磁無心夾具,端面定位,支承座軸向可調,鎢鋼(硬質合金YG8)支承,所有支承件均用非導磁材料制作。
· 工件軸:轉速范圍:0~2000 轉/分,無極調速; 主軸軸承:P4級角接觸軸承、油脂潤滑; 驅動電機:變頻電機;工件箱0~60°可調。
· 砂輪軸:軸研所電主軸(P4級軸承),高強度,高剛度,大功率,60m/s高速磨削,油霧潤滑。砂輪軸內通冷卻水(單獨水箱)。
· 修整器:單點金剛筆修整,手動修整補償;修整方式為單點直線修整,抬倒油缸控制修整,由手輪裝置控制微量進給。
· 進給系統配置:工件拖板:伺服電機(1.0 kW)驅動并控制進給;導向為十字交叉滾柱予負荷導軌;采用予負荷滾珠絲桿傳動,油脂潤滑。
· 振蕩機構:單伺服或步進電機控制時采用機械往復振蕩機構,振幅0~4mm可調,振蕩頻率變頻無級調速。
· 防護罩:采用全封閉式防護罩,既可起到有效的防護作用,又可方便地從四周打開,調整操作維修方便。
半自動微小型多用磨床
