應用條件：裝配車間電源AC380V± 10%51%HZ，氣源≥0.6MPA，溫度-10~40℃，濕度≤85%RH。
識別工件：工件放置位置裝有反射式光電或光纖開關，用于識別工件的有無或自控系統的互鎖。
安全防護：操作窗口設有安全光柵，以保護人身或設備的安全，可進行人工復位后，設備從斷點或起點重新工作。
產品簡介：具有動態高精度及智能化的特征，具有手動和單步操作模式。

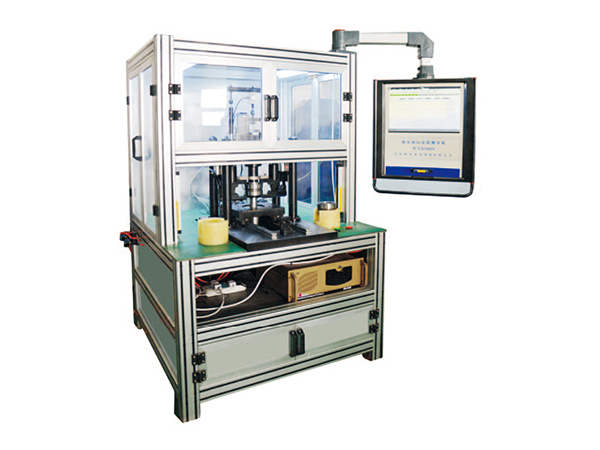

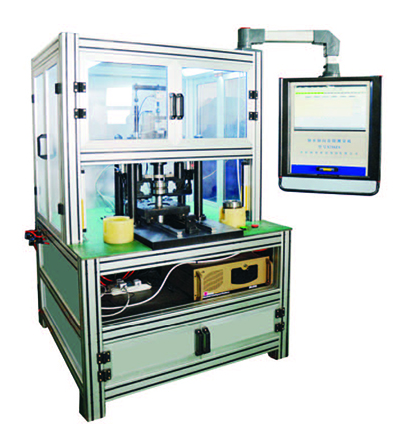

軸承自動測量?jì)x器
公司開發的一系列軸承成品測試儀器具有動態、高精度及智能化的特征，較好的滿足了軸承制造及配套企業、質檢機構的軸承檢測需求，隨著軸承生產規模的增長和質量提升的要求，以及人工成本的上升，越來越多的軸承制造企業要求在保持高精度測量的前提下，實現軸承的高效自動測量。為適應市場需求，公司在原有高精度測量?jì)x器的基礎上，開發了一系列軸承自動測量?jì)x器。
產品型譜
產品名稱 | 游隙自動測量?jì)x | 振動自動測量?jì)x | 旋轉精度自動測量?jì)x | 凸出量自動測量?jì)x |
軸承類型 | 深溝球、輪毅、雙列圓錐滾子軸承等 | 深溝球軸承 | 深溝球、角接觸球軸承 | 角接觸球軸承 |
設備形式 | 手動或自動上下料、自動檢側 | 自動上下料、自動檢測和分選 | 手動或自動上下料、自動檢側 | 手動上下料，自動檢測 |
測量范圍 | 內徑Φ10一60、外徑Φ50~180、高度30~125mm | 內徑Φ10一60；Φ65一120mm | 內徑10~外徑150mm（內外圈各1臺） | 內徑Φ10~外徑160mm |
測量節拍 | 60 s | 8~20 s | 8~20 s | 30 s |
指 標 | 徑向游隙或軸向游隙 | 振動加速度 | 套圈徑跳、端跳 | 凸出量 |
量 程 | ±200μm；±400μm | 0~80dB | ±100μm | ±100μm；±400μm |
重復精度 | ±2μm | 2dB | ±1μm（P4級） | ±2μm |
軸向載荷 | ±100N，±300N， 具備可調節功能 | ≤120N | ≥5~150N | 20~1500N |
功 能 | 外圈固定測量，內圈旋轉；采用氣浮軸對工件外徑自動定心;通過和差運算消除工件偏心；采用雙傳感器結構，消除外圈偏擺帶來的測量誤差。 | 采用雙工位測量軸系進行雙面測量；采用振動（加速度）均方根與峰值、峰值因子、峭度和時頻域多參數等綜合地評定分析。 | 內圈和外圈分別測量(不同儀器)；氣浮定心；一個套 圈固定，另一套圈旋轉測量。 | 采用外圈固定、內圈加載的方式，通過空氣軸定心，伺服電機帶動空氣軸旋轉。 |
