論我國重大技術裝備軸承的自主安全可控（5）——盾構機主軸承

5 盾構機主軸承

5.1 軸承類型

盾構機是集機械、電氣、液壓、光學、力學、氣動、傳感、信息、導向為一體，能夠完成掘進、支護、出渣等施工工序并進行連續作業的工廠化流水線式作業的隧道施工裝備，被譽為“工程機械之王”，是衡量一個國家裝備制造業水平的重大關鍵裝備。隨著我國城市地鐵、鐵路隧道、公路隧道、水利工程、城市市政燃氣管道工程、排污管道工程、供熱供冷管道工程、電纜管道工程盾構法施工的全面鋪開，盾構機市場總需求呈快速增長趨勢，也給盾構機軸承帶來廣闊的市場。

刀盤是盾構機的關鍵部件，在隧道掘進過程中發揮著重要作用。刀盤系統中的主軸承是傳遞掘進動力和運動的核心零件，在工作中承受著巨大的軸向力、傾覆力矩和一定的徑向力，其性能、壽命和可靠性直接影響盾構機的施工進度、安全和掘進里程。小尺寸盾構機主軸承通常采用四點接觸球和交叉圓柱滾子結構，個別有雙列圓錐滾子結構。量大面廣的盾構機主軸承主要有三排三列圓柱滾子組合軸承和三排四列圓柱滾子組合軸承，其中最常用的三排三列圓柱滾子組合軸承可分為內齒式(圖13)和外齒式(圖14)。

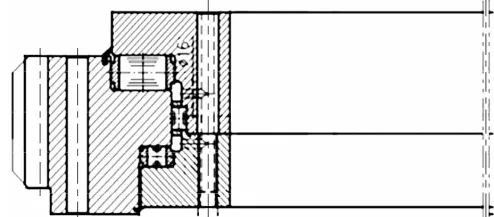

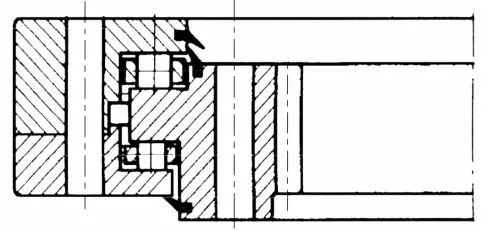

圖13 土壓平衡盾構機內齒式主軸承

Fig.13 Inner tooth main bearing for earth pressure balance shield machine

5.3 市場需求

全球已累計生產盾構機超過10 000臺，保有量達5 000多臺，年需求量300~500臺。目前，我國已成為世界上生產和使用盾構機最多的國家，每年需求量約400臺(其中國產約300臺)。另外，國內在役的盾構機約1 800余臺，這些盾構機主軸承超過設計壽命后均需要維修和更換。按上述數據粗略估計，盾構機主軸承的年需求量達400套、約12億元。

5.4 自主化

經過艱苦努力，我國已實現盾構機國產化并向國外出口，但盾構機主軸承仍全部依賴進口，主要采用ROTHE ERDE，SKF，ROBALLO，KOYO，IMO等幾家公司的產品。國家科技部從2007年開始布局盾構機主軸承的國產化研發，經過十多年的努力，盾構機主軸承的研發已具備一定基礎。洛陽LYC軸承有限公司與中鐵隧道集團聯合攻關研制的國內首套φ6.28 m盾構機主軸承已于2016年9月下線并應用于合肥地鐵3號線的盾構施工，至2018年3月，經過一年多的施工應用，累計掘進里程2369.65 m，順利完成標段工程。2019年1月14日，洛陽LYC軸承有限公司與中鐵隧道集團合作研制的φ11 m盾構機主軸承下線并成功應用于舟山海底隧道的施工。2021年年初，中交天和機械設備有限公司自主研發制造的我國最大直徑(16.07 m)泥水平衡盾構機“運河號”下線，其裝配了洛陽軸承研究所有限公司開發的特大型管片拼裝機轉盤軸承。

盾構機主軸承是可靠性、安全性要求極高的產品，其自主化任重而道遠，需要花真功夫，下大力氣，產學研用緊密合作，積極慎重地推進盾構機主軸承的研發→工程化→產業化，最終實現自主安全可控的目標。

（參考文獻略）
